消防規范：DB51/T1418-2012《電氣火災監控系統設計、施工及驗收規范》

1.范圍

本標準規定了電氣火災監控系統（以下簡稱監控系統）的術語定義、設置場所、系統設計、施工安裝、系統驗收和維護管理。

本標準適用于新建、改建、擴建的工業與民用建筑內電氣火災監控系統的設計、安裝、調試、驗收和維護。電氣火災監控系統的設計、安裝、調試、驗收和維護除應符合本標準的規定外，還應符合國家現行有關標準的規定。

2.規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB 14287  電氣火災監控系統

GB 50116  火災自動報警系統設計規范

3.術語和定義

GB14287界定的以及下列術語和定義適用于本標準。

3.1　電氣火災遠程服務系統remote-monitoring service system of electric fire prevention

由電氣火災監控系統、電氣火災網絡接入模塊、通信網絡組成的遠程監控各建筑電氣火災安全狀態的系統。

3.2　電氣火災監控系統（以下簡稱監控系統）alarm and control system for electric fire prevention

被保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號并能指示報警部位的系統，它由電氣火災監控設備、電氣火災監控器及傳感器組成。

注：改寫GB14287-2005，定義3.1。

3.3　電氣火災監控設備（以下簡稱監控設備）alarm and control units for electric fire prevention

能接收來自電氣火災監控器的報警信號，發出聲、光報警信號和控制信號，指示報警部位，記錄并保存報警信息的裝置。

注：改寫GB14287－2005，定義3.2。

3.4　電氣火災監控器（以下簡稱監控器）monitor for electric fire

能接收來自傳感器的剩余電流、溫度及過電流信號，并具有現場報警功能的監控裝置。

3.5　剩余電流傳感器leakage current sensor

測量被保護線路中的剩余電流值變化的傳感器，一般由剩余電流互感器組成。

3.6　溫度傳感器heat sensor

測量被保護線路中線纜或銅排溫度變化的傳感器。

3.7　電流傳感器current sensor

測量被保護線路中各線纜電流值變化的傳感器。

3.8　系統總線system bus

電氣火災監控設備與各電氣火災監控器之間傳輸數字信號的物理傳輸介質。

3.9　監控節點monitoring node

設置在配電箱（柜）內配電回路。

4.設置場所

下列場所應設置監控系統：

a) GB 50116《火災自動報警系統設計規范》中規定保護對象為特級、一級和二級的場所。

b) 符合消防安全重點單位界定標準的人員密集場所。

c) 其他重要場所，如電子計算中心、檔案館、加油站、加氣站等爆炸和火災危險性大的場所，國家級文物保護單位及古建筑等。

5.系統設計

5.1　一般規定

5.1.1　監控系統應獨立設置。設置火災自動報警系統的場所，監控系統應作為子系統。

5.1.2　監控系統應具備電氣火災遠程服務系統接入功能，實時傳送監控信息。

5.1.3　監控系統設計應包括剩余電流、溫度、電流及電壓監控等，并應具有預警功能。

5.1.4　監控設備應具有實時監控報警和系統故障報警功能，實時顯示監控?cái)?shù)值和報警部位。

5.1.5　監控器應為面板儀表型結構的獨立系統部件，能實時顯示被探測參數的數值，顯示、操作應在配電箱柜面板上進行。

5.1.6　監控節點數量大于或等于10的系統應配置監控設備。

5.1.7　監控器宜采用報警不跳閘的保護設計原則。

5.2　監控節點設置

5.2.1　應在下列電力線路或設備處設置監控節點：

5.2.2　當多回路監控節點在同一配電箱柜內時,應采用多回路監控器。

5.3　參數配置

5.3.1　在監控系統設計中對監控節點剩余電流設定值應先給出設計估算值，調試時可根據監控器顯示的實際正常泄漏電流值修正剩余電流設定值。

5.3.2　溫度傳感器應設在配電箱柜內L1、L2、L3、N四個線纜（或銅排）處，溫度報警設定值應在55℃～140℃的范圍內。

5.3.3　電流傳感器應分別探測L1、L2、L3電流，過電流報警設定值應為1.15I_N～1.5I_N范圍內。

5.4　在不同接地形式的配電系統中的應用

5.4.1　監控系統中的剩余電流動作保護應與電力系統接地形式相配合。

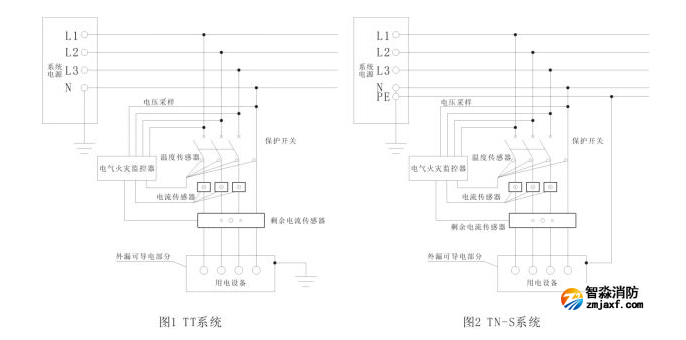

5.4.2　剩余電流監控節點應按附錄A所列不同接地方式的安裝要求進行。

5.4.3　TN-C系統需監控剩余電流時，應將TN-C系統改造為T(mén)N-C-S系統或局部TT系統。

5.4.4　TN-C-S接地系統中，監控系統的剩余電流動作保護裝置應設置在保護地線（PE線）與中性線分開以后的部分，且PE線不應穿過剩余電流傳感器。

6.施工安裝

6.1　安裝前的檢查

6.1.1　按設計圖紙核對產品規格、出廠檢驗報告和合格證。

6.1.2　產品應有安裝使用說明書、監控軟件使用說明書和國家消防電子產品質量監督檢驗中心的型式檢驗報告。

6.1.3　產品附件、配件應齊全。

6.1.4　檢查產品外觀，外殼應光潔，表面無腐蝕、涂層無脫落和起泡現象，無明顯劃傷、裂痕、毛刺等機械損傷，緊固件、插接件應無松動。

6.2　傳感器的安裝

6.2.1　配電回路的相線和中性線應按同一正方向均勻穿過剩余電流傳感器；溫度傳感器應分別直接固定在各相線和中性線上，并確保接觸良好。

6.2.2　保護地線（PE線）不得穿過剩余電流傳感器。

6.2.3　配電箱中裝有剩余電流傳感器時，其一次線路應按附錄B所示要求連接。

6.2.4　電流傳感器應分別探測三相電流，配電回路的相線分別穿過對應的電流傳感器，應參考附錄A進行安裝。

6.2.5　電壓探測采用直接采樣方式，不應單獨配置電壓傳感器，連接方式參考附錄A。

6.3　監控設備的安裝

6.3.1　監控設備宜與火災自動報警系統機柜并排安裝，壁掛式監控設備的底邊距離地面高度宜為1.3 m～1.5m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m。

6.3.2　監控系統電源應按照建筑保護類別設置為消防電源。

6.4　接地

應按有關規范要求做系統接地。

6.5　布線

6.5.1　系統布線應依據下列圖紙進行：

6.5.2　系統總線應采用截面不小于0.75mm²的屏蔽雙絞線，采用金屬管或經阻燃處理的硬質塑料管或封閉式線槽保護，且不應敷設在強電橋架中。敷設在強電井道中時應穿金屬管。

6.5.3　總線隔離器、分支器等配件安裝在井道中時，高度不宜低于1.8m；安裝在公共場所時，宜設于吊頂上方或2.2m以上的側墻上。

6.6　監控系統調試

6.6.1　各監控節點的參數設置；

6.6.2　各監控節點的地址代碼設定；

6.6.3　監控設備和監控器的操作密碼設定；

6.6.4　監控系統運行狀態測試。

6.7　監控設備和監控器調試

系統調試完成后，應按GB 14287的相關規定對監控設備和監控器進行下列功能檢查:

6.8　電氣火災遠程服務系統的調試

系統調試完成后，應進行建筑內系統對電氣火災遠程服務系統的功能檢查：

7.系統驗收

7.1　監控系統驗收時，應按本規程附錄C的要求填寫《電氣火災監控系統驗收記錄》。

7.2　監控系統驗收時，至少應提供下列資料：

7.3　監控系統驗收應按附錄C所列項目逐項檢查，當有不合格項時，應進行修復或更換，并進行復驗。復驗時，對有抽樣比例要求的，應進行加倍抽樣。

7.4　監控系統驗收合格后，方可投入使用。

8.維護管理

8.1　使用單位應制訂監控系統的維護管理制度，由經過專門培訓并經考試合格的專人負責定期檢查和維護。

8.2　監控系統投入使用后，應完善下列檔案管理：

8.3　每月至少對系統進行一次檢查，檢查內容如下：

8.4　每季度至少應對系統進行一次監控報警和故障報警記錄的檢查。

8.5　每年至少應對系統進行一次全面運行維護，并制作年度運行維護報告。

附錄C（規范性附錄）

電氣火災監控系統驗收記錄

注1：監控節點按總數的2%但不少于2點做檢查和試驗；

注2：驗收評定結果分為合格、不合格。
