消防維保必學！圖文詳解十七種消防設施、裝置！

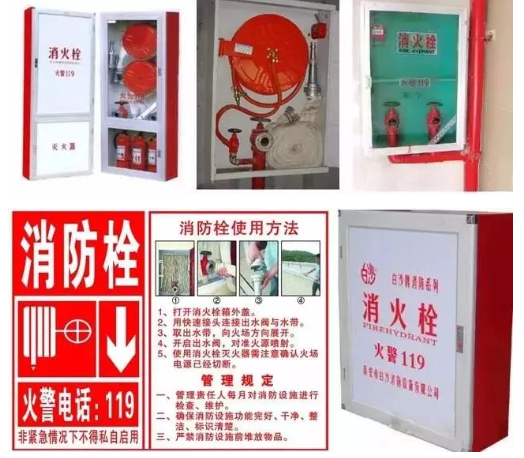

安裝在建筑物內的消防給水管路上，由箱體、室內消火栓、消防接口、水帶、水槍、消防軟管卷盤及電器設備等消防器材組成的具有給水、滅火、控制、報警等功能的箱狀固定式消防裝置。

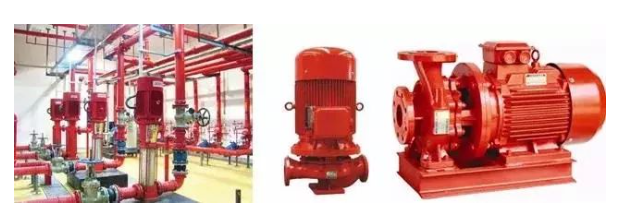

用作輸送水或泡沫溶液等液體滅火劑的專用泵。

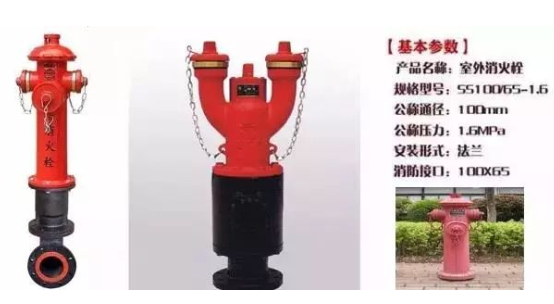

設置在建筑物外面消防給水管網上的供水設施，主要供消防車從市政給水管網或室外消防給水管網取水實施滅火，也可以直接連接水帶、水槍出水滅火，是撲救火災的重要消防設施之一。

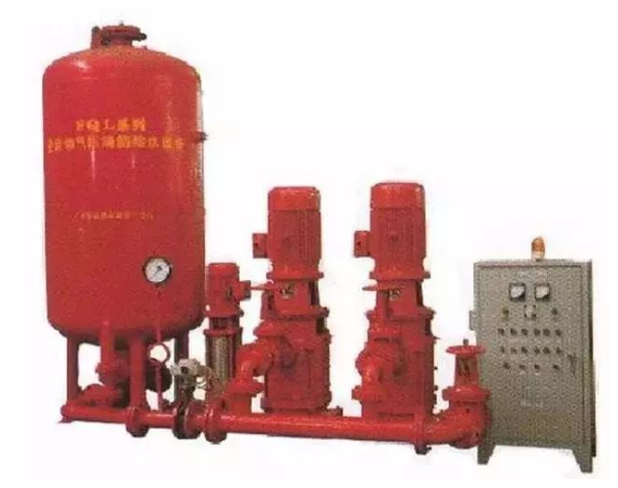

由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔開，當外界有壓力的水充入隔膜式氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓出罐體。

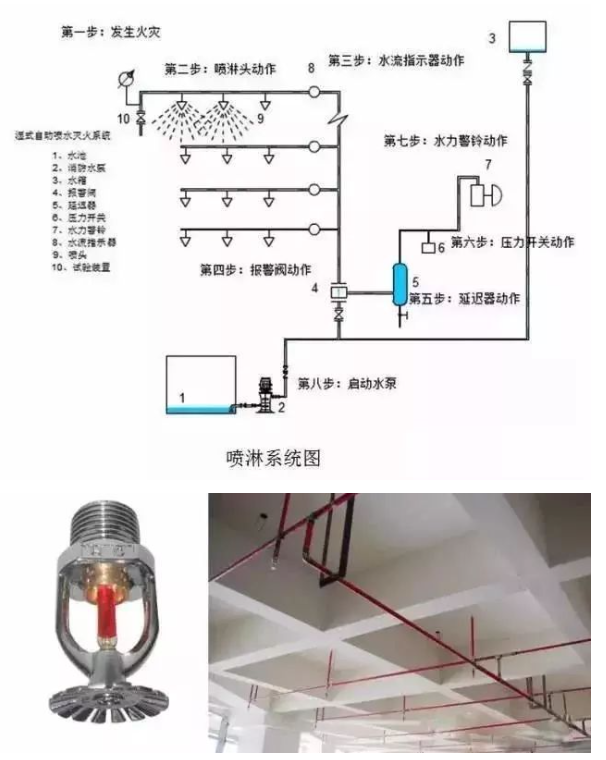

用于消防噴淋系統，當發生火災時，水通過噴淋頭濺水盤灑出進行滅火，目前分為下垂型灑水噴頭、直立型灑水噴頭、普通型灑水噴頭、邊墻型灑水噴頭等。

水流指示器和濕式報警閥這兩種各有各的用途，不能取其一。

1. 水流指示器是裝設在一個受保護區域噴淋管道上，他是監視水流動作的，如果發生火災，噴淋頭受高溫而爆裂這時管道水會流向爆裂的噴淋頭，流動的水力就會推動水流指示器動作（也是一個橡膠葉片置入在管道中）水流指示器是起監視作用，不聯動其他設備。

2. 濕式報警閥與水流指示有些不同，如果噴淋管道中如果水在流動，管道原有的靜壓會發生變化，會激發水力警鈴報警（它的原理可以參看一些閥門說明書），且壓力開關動作，從而來啟動噴淋水泵。

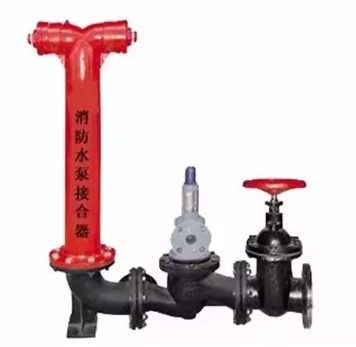

通過樓外的給水設備向樓內消防，噴淋系統提供滅火用水，水泵接合器樓內與消防噴淋系統通過止回閥相連，止回閥的作用是水只能由外往內供水，樓外與消防車用水泵相連；當樓內發生火災，樓內消防，噴淋系統不能提供滅火用水時，樓外消防車用水泵通過水泵接合器向樓內消防，噴淋系統提供滅火用水。

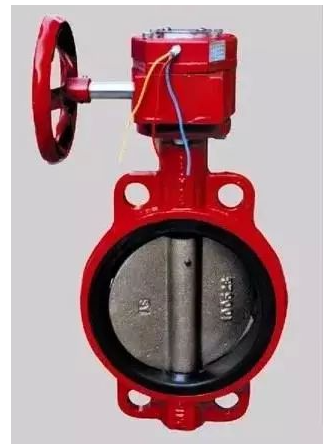

一般安裝在兩個部位：樓層水平干管水流指示器前端；主干管濕式報警閥前端。

樓層水平干管安裝信號蝶閥的作用，一是當樓層噴啉系統需要維修時，關閉此閥，打開末端放水，放空本樓層噴淋系統內的水，進行維修。

二是噴淋系統內是不允許無水的，當這個蝶關閉時，會傳輸一個信號給消防報警系統，消防報警系統接收一個監視信號（所以叫信號蝶閥），提示這個樓層的消防噴淋系統是無水狀態，應快速維修 。

濕式報警閥前端的信號蝶閥作用與樓層主干管蝶閥的作用差不多，一是維修，二是提示噴淋系統內有信號蝶閥關閉，應盡早維修。

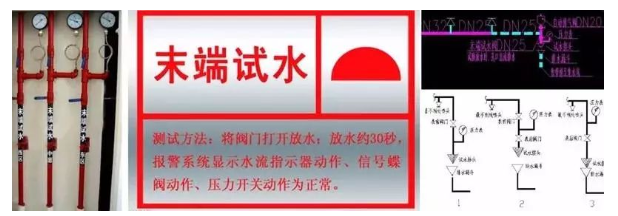

安裝在系統管網或分區管網的末端，檢驗系統啟動、報警及聯動等功能的裝置。

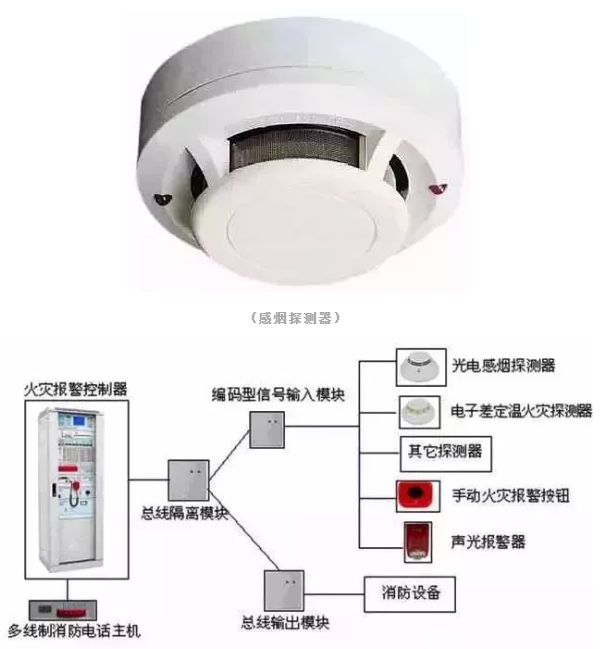

消防火災自動報警系統中，對現場進行探查，發現火災的設備。

火災探測器是系統的“感覺器官”，它的作用是監視環境中有沒有火災的發生。一旦有了火情，就將火災的特征物理量，如溫度、煙霧、氣體和輻射光強等轉換成電信號，并立即動作向火災報警控制器發送報警信號。

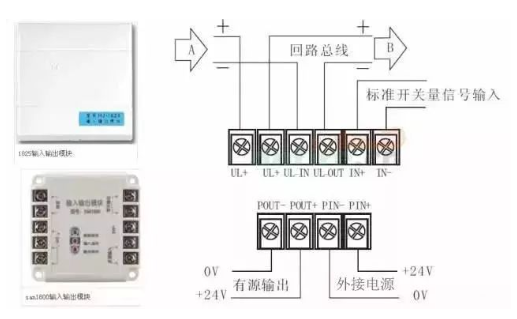

該模塊也叫輸入輸出模塊，是消防聯動控制系統的重要組成部分，用在火災自動報警系統中連接排煙閥、送風閥、防火閥等等外部設備。模塊多有一對常開、常閉觸點，通過模塊上面的觸點連接外接電路來實現外部設備的聯動控制。

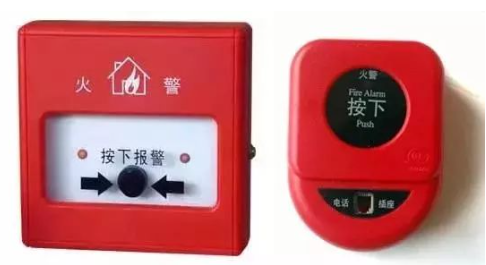

火災報警系統中的一個設備類型，當人員發現火災時，在火災探測器沒有探測到火災的時候，人員手動按下手動報警按鈕，報告火災信號。

正常情況下當手動報警按鈕報警時，火災發生的幾率比火災探測器要大的多，幾乎沒有誤報的可能。因?yàn)槭謩?dòng)報警按鈕的報警出發條件是必須人工按下按鈕啟動。按下手動報警按鈕的的時候過3-5秒鐘手動報警按鈕上的火警確認燈會點亮，這個狀態燈表示火災報警控制器已經收到火警信號，并且確認了現場位置。

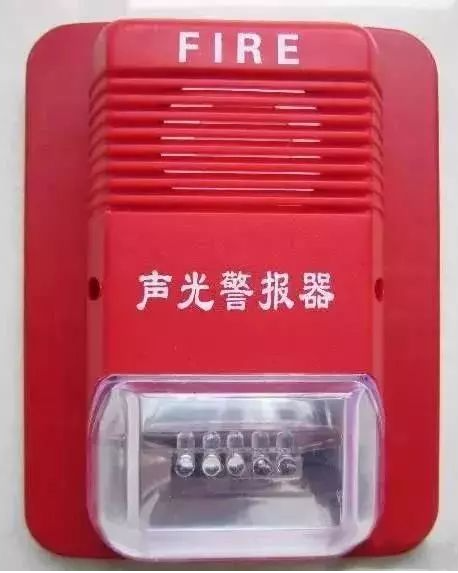

是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種不會引燃易燃易爆性氣體的報警信號裝置。

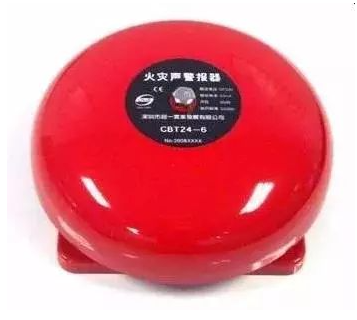

在發生緊急情況的時候由報警控制器控制觸發報警，正常情況下每個區域一個，也可用于防盜警報器，警示聲音效果好。

70度防火閥用在空調送風、通風系統管道上；平時常開，發生火災時關閉，聯鎖風機，使風機關閉。

280度防火閥用在排煙系統管道上，平時常開，發生火災時排煙，當煙氣溫度達到280度時，防火閥關閉，聯鎖風機關閉。

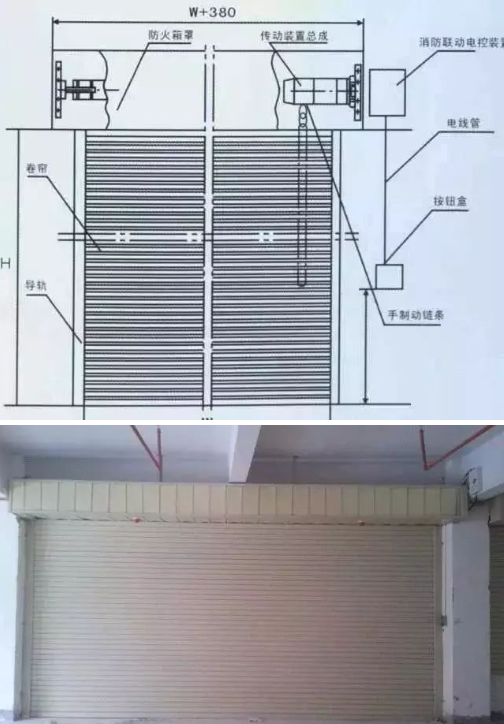

防火卷簾簾面通過傳動裝置和控制系統達到卷簾的升降；從而起到防火、隔火作用。

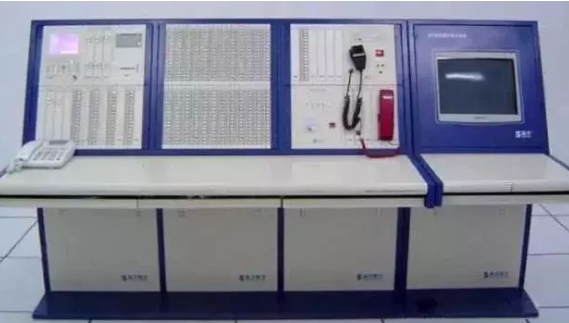

位于消防控制室的報警系統主機、聯動主機。可獲得報警信號、設備動作反饋信號、控制水泵、水炮、風機啟停等。
