火災消防水噴霧系統的組成設計和控制要求

作者：消防安全評估設備
發布時間：2023-01-11 12:03:10
來源：http://www.2heyi.cn/
點擊：1284

水噴霧滅火系統由水源、供水裝置、雨淋閥（電動控制閥、氣動控制閥）、管網、水噴霧噴嘴、水過濾器、穩壓設施及控制系統組成。

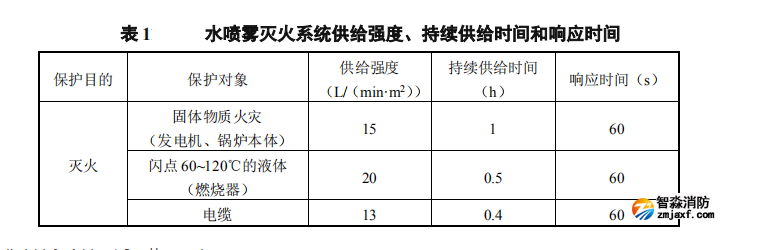

水噴霧滅火系統設計參數見表1。

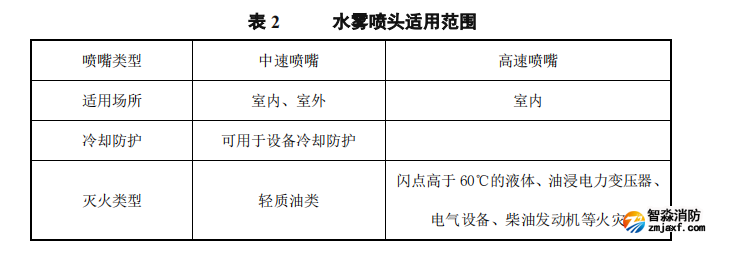

水霧噴嘴分中速和高速，適用范圍見表2。

水霧噴嘴的工作壓力，用于滅火時不應小于0.35MPa，用于防護冷卻時不應小于0.20MPa。

水霧噴嘴布置應符合下列規定：

　　1.噴嘴應直接噴向著火部位或被保護部位，噴頭的布置和數量應根據設計噴水強度、保護面積積噴嘴的特性，使噴嘴的水霧直接撞擊被保護面，并完全覆蓋保護面；

　　2.噴嘴距被保護物體之間的距離不得大于水霧噴嘴的有效射程；

　　3.噴嘴布置宜采用中心對稱或環狀布置方式。

水噴霧系統自動啟動分為3種方式：

　　1.電傳動水噴霧系統?；馂?zāi)探測器發出火警信號，消防控制器接收信號后開啟電磁閥，使系統側的壓力腔泄壓，雨淋閥開啟。電傳動水噴霧系統是最常用自動啟動方式。

　　2.濕式傳動水噴霧系統。利用裝有K=80的快速響應閉式噴頭的濕式傳動管路控制雨淋閥開啟，當快速響應噴頭感溫破裂后，雨淋閥開啟實施滅火。濕式傳動水噴霧系統要求環境溫度不低于4℃，濕式傳動管的末端應設置K=80的末端試水閥。

　　3干式傳動水噴霧系統。利用裝有K=80的快速響應閉式噴頭且充有壓縮空氣的閉式管路作為傳動管控制雨淋閥開啟，當快速響應噴頭感溫破裂后，雨淋閥開啟實施滅火。充有壓縮空氣的傳動管路上設置壓力監控及空氣穩壓裝置。

雨淋閥除有以上3種自動啟動方式外，還需具有遠程手動控制和現場應急機械啟動功能。

雨淋閥、電動控制閥、氣動控制閥等供水控制裝置宜布置在靠近保護區并便于人員安全操作的位置。

水噴霧管道系統可采用內外熱鍍鋅鋼管、不銹鋼管或銅管，管道的耐壓等級應大于系統的最大工作壓力，且不應大于1.6MPa。

室內設置的水噴霧系統應設水泵接合器。
