消防給排水系統的設計要求

一、消防水源

（一）消防水池、消防水箱的施工、安裝

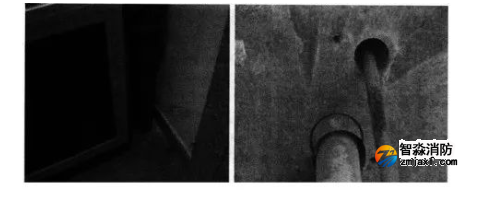

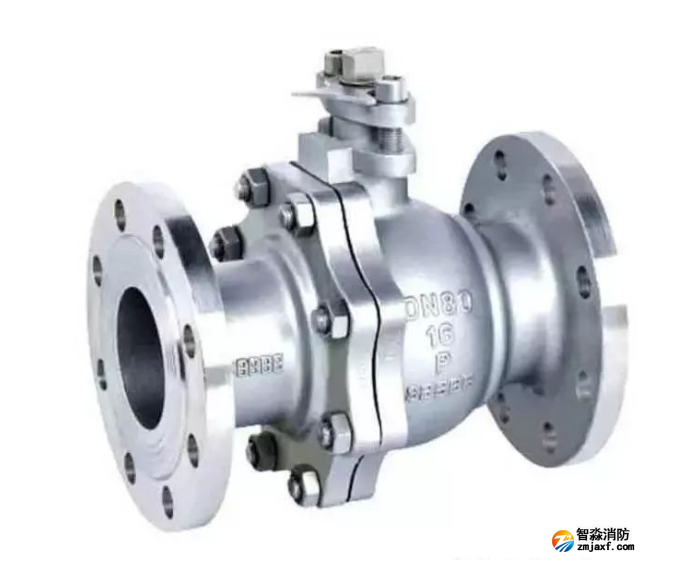

鋼筋混凝土消防水池或消防水箱的進水管、出水管要加設防水套管，鋼板等制作的消防水池和消防水箱的進出水等管道宜采用法蘭連接，對有振動的管道應加設柔性接頭。

消防水池和消防水箱出水管或水泵吸水管要滿足最低有效水位出水不摻氣的技術要求。

二、消防供水設施、設備

（一）消防增（穩）壓設施

1．氣壓水罐安裝要求

1）氣壓水罐宜有有效水容積指示器。

2）氣壓水罐安裝時其四周要設檢修通道，其寬度不宜小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不宜小于0.6m。

2 . 氣壓水罐驗收要求

有效容積、調節容積、氣側壓力。

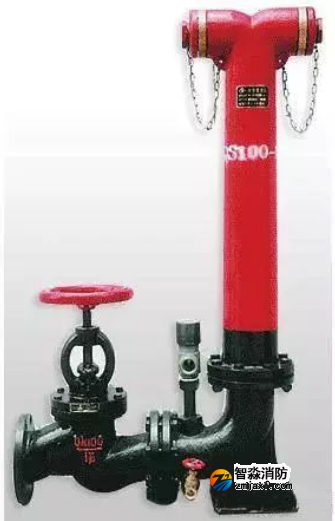

（二）水泵接合器

1．水泵接合器的安裝要求

1）水泵接合器接口的位置應方便操作，安裝在便于消防車接近的人行道或非機動車行駛地段，距室外消火栓或消防水池的距離宜為15～40m。

2）地下水泵接合器的安裝，應使進水口與井蓋底面的距離不大于0.4m，且不應小于井蓋的半徑。

3）水泵接合器與給水系統之間不應設置除檢修閥門以外其他的閥門。

2．水泵接合器的檢測驗收

1）水泵接合器的安全閥及止回閥安裝位置和方向應正確，閥門啟閉應靈活。

2）當系統采用分區或?qū)Σ煌到y(tǒng)供水時，必須標明水泵接合器的供水區域及系統區別的永久性固定標志。

3）消防水泵接合器應采用消防車車載消防水泵進行充水試驗，且供水最不利點的壓力、流量應符合設計要求；當有分區供水時應確定消防車的最大供水高度和接力泵的設置位置的合理性。

三、給水管網

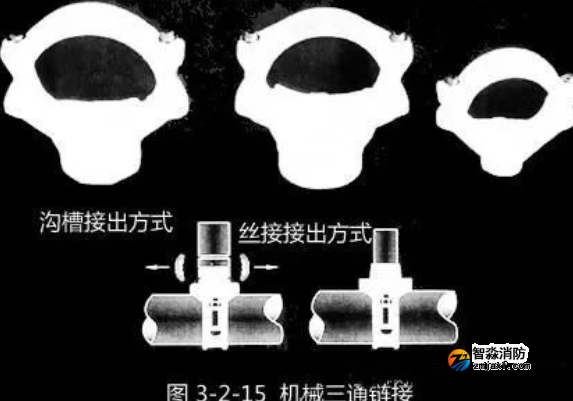

1 . 配水干管（立管）與配水管（水平管）連接，應采用溝槽式管件，不應采用機械三通。

2 . 消防給水管穿過墻體或樓板時要加設套管，套管長度不小于墻體厚度，或高出樓面或地面50mm；套管與管道的間隙應采用不燃材料填塞，管道的接口不應位于套管內。

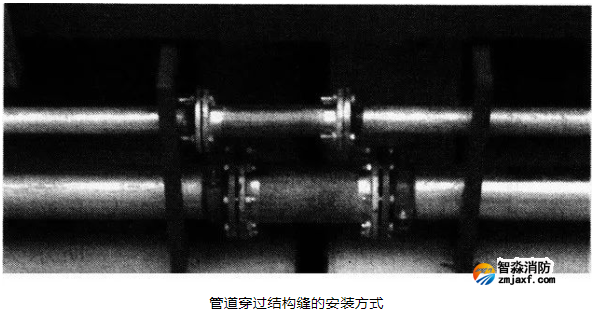

3 . 消防給水管必須穿過伸縮縫及沉降縫時，應采用波紋管和補償器等技術措施。

4 . 設計的吊架在管道的每一支撐點處應能承受五倍于充滿水的管重，且管道系統支撐點應支撐整個消防給水系統。

5 . 管道支架的支撐點宜設在建筑物的結構上，其結構在管道懸吊點應能承受充滿水管道質量另加至少114kg的閥門、法蘭和接頭等附加荷載。

6 . 當管道穿梁安裝時，穿梁處宜作一個吊架。

7 . 下列部位應設置固定支架或防晃支架：

①配水管宜在中點設一個防晃支架，當管徑小于DN50mm時可不設。

②配水干管及配水管，配水支管的長度超過15m，每15m長度內應至少設一個防晃支架，當管徑不大于DN40mm時可不設。

③管徑大于DN50mm的管道拐彎、三通及四通位置處應設一個防晃支架。

④防晃支架的強度，應滿足管道、配件及管內水的自重再加50％的水平方向推力時不損壞或不產生永久變形。

8 . 消防給水系統流量、壓力的驗收，應通過系統流量、壓力檢測裝置和末端試水裝置進行放水試驗，系統流量、壓力和消火栓充實水柱等應符合設計要求。
