1. 使用場景

創建場景的能力是 PyroSim 中的一項很強的功能，旨在改進用戶工作流程。場景允許使用單個幾何模型來創建和運行具有不同火災和對象配置的多個不同模擬。場景功能減少了建模和模擬這些不同場景所需的時間和精力。消防評估軟件

方案減少了存儲大型項目所需的硬盤空間量，減少了要管理/更新的 PyroSim 文件的數量，并使批量模擬運行變得更容易。

本文將講授場景的基礎知識，并通過一個簡單的演示如何使用PyroSim 中的“編輯場景”對話框來創建、編輯和激活場景。

1.1. 打開“編輯場景”對話框

要打開“編輯方案”對話框，請單擊主工具欄上的“? 編輯方案”圖標。 圖 1顯示了應該出現的對話框。

圖 1. Edit Scenarios對話框的屏幕截圖

對話框左側的樹列顯示了此模型中定義的全部場景。默認情況下，只定義了一個場景，并在開始打開對話框時自動選擇。

在對話框右側的頂部，列出了所選場景的場景 ID，下面給出了所選場景的描述。該說明文本字段進行編輯，以幫助管理和保持有關每個場景的細節說明。

描述字段下方是禁用對象文本框。此文本框將列出為所選場景禁用的全部對象。http://pg.xfjcyq.com/

1.2 創建新場景

要創建新場景，只需單擊“編輯場景”對話框中的“新建”按鈕。對于這個例子：

1. 在“編輯方案”對話框中單擊“新建” 。

2. 在“新建場景”對話框中，將場景命名為Ground Floor。

3. 在“基于”下拉列表中，選擇Default。

4. 單擊“確定”。

上述步驟將Ground Floor在“編輯場景”對話框樹中創建場景。重復步驟 1-4，這次將新場景命名為Second Floor。

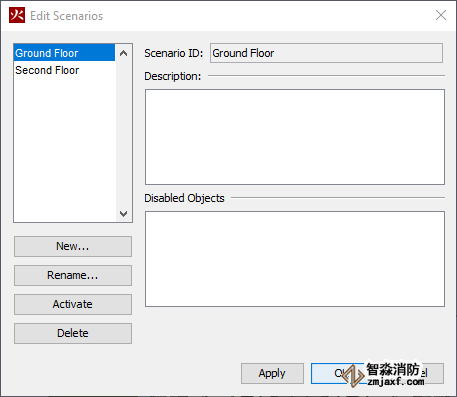

創建兩個新場景后，選擇Default場景，然后單擊刪除。現在，Ground Floor和Second Floor場景應該是樹列中僅有的兩個場景，如圖 2所示。

圖 2. Edit Scenarios對話框，其中創建了兩個新場景。

在“編輯方案”對話框仍打開的Ground Floor情況下，選擇方案，然后單擊“激活”。在 PyroSim 菜單欄中，該Ground Floor場景已在Active Scenario下拉菜單中激活，位于 Edit Scenario圖標旁邊，如圖 3所示。場景下拉菜單可用于選擇哪個場景處于活動狀態，而無需打開“編輯場景”對話框。

圖 3. 場景圖標和下拉菜單的屏幕截圖

在場景的描述字段中Ground Floor，輸入以下描述，然后單擊應用以保存更改：

這個場景是底層走廊火災，沒有滅火系統。

同樣，在場景的描述字段中Second Floor，輸入以下描述，然后單擊應用以保存更改： 這個場景是二樓房間火災，有一個簡單的滅火系統。

2. 編輯場景

現在已經創建了新場景，是時候開始定義它們了。定義場景的主要方式是通過選擇性禁用對象。以下步驟將演示如何禁用對象以及如何在不同場景之間切換。

2.1 禁用對象

1. 在Ground Floor場景處于活動狀態時，將模型的樓層視圖更改為2nd在樓層視圖下拉列表中。這將為場景功能的效果提供清晰的視覺表示。

2. 在導航樹或 3D 窗口中，右鍵單擊標有Burner Vent - 2nd 的通風口。

3. 在彈出菜單中，單擊禁用對象。請注意通風口如何從 3D 窗口中的視圖中消失并在導航樹中被刪除。

4. 對標有Thermocouple-2nd、SD-2nd和Sprinkler-2nd的設備重復步驟 2-3 。

禁用二樓對象后，Ground Floor場景現在與Second Floor場景不同。在Active Scenario下拉菜單中，在兩個場景之間切換。二樓對象在Second Floor場景中仍處于活動狀態且可見，但不在Ground Floor場景中。

要完成這兩個場景，請切換到Second Floor Scenario并禁用Burner Vent - Ground、SD - Ground和Thermocouple - Ground對象。

2.2 場景概覽

要獲得這兩種方案的概覽，請單擊“編輯方案”圖標打開“編輯方案”對話框。在場景樹列中，選擇場景。之前提到的禁用對象文本框現在顯示了在此場景中禁用的全部對象。在場景樹列中選擇場景將更新列表以僅表示場景中禁用的對象。 Ground FloorSecond FloorSecond Floor

2.3更新對象屬性

目前，場景僅顯式跟蹤對象的啟用和禁用。要修改場景中的對象參數，必須復制該對象，必須修改副本中的參數，并且必須在場景中禁用原始對象。下面將通過調整Second Floor場景中火災的熱釋放率來介紹一個簡單的例子。

1. 在第二層場景處于活動狀態時，右鍵單擊標記為燃燒器通風孔-第二個的通風孔。

2. 單擊復制/移動。

3. 在“翻譯”對話框中，選擇復制模式，然后單擊“確定”。這將復制通風口并創建燃燒器通風口-2nd01。

4. 將燃燒器通風口-2nd01重命名為燃燒器通風口2000-2nd。

5. 雙擊導航樹列中標記為“Fire”的曲面以打開“編輯曲面”對話框。注意，單位面積熱釋放率（HRRPUA）為

6. 單擊“新建”以創建新曲面。

7. 將新的surface命名為Fire-2000，并使用Fire surface作為模板曲面，如圖4所示。

8. 在新曲面的Heat Release選項卡中，將 HRRPUA 設置為，然后單擊確定。

9. 雙擊Burner 2000 - 2nd vent，將表面設置為新的Fire-2000表面，然后單擊OK。請注意，該通風口的面積為1.0m²，導致新的熱釋放率2000KW。

10. 右鍵單擊Burner Vent - 2nd vent，然后單擊Disable Object(s)。

11. 切換到Ground Floor場景。

12. 右鍵單擊Burner Vent 2000 - 2nd vent，然后單擊Disable Object(s)。

圖 4. 使用Fire表面作為模板創建新表面

該Second Floor場景現在有一個新的熱釋放率2000KW為火。這個過程可以用任意數量的其他對象屬性復制，它不僅限于 HRRPUA 或通風口。

3. 運行場景

現在已經創建并定義了這兩個場景，現在是運行它們的時候了。通過在活動場景下拉列表中切換場景，然后以串行、并行或群集模式運行，可以像任何其他模型一樣單獨運行場景，但是像這樣單獨運行在運行大量場景或運行大型模擬時可能會很耗時。像這樣單獨運行也會每次覆蓋相同的結果文件。這是預覽單個場景結果的好方法，但不適用于運行模擬。相反，請使用導出方案功能按順序運行全部方案。

3.1 導出場景批處理腳本

導出場景批處理腳本：

1. 單擊菜單欄中的文件按鈕。

2. 將鼠標光標懸停在“導出”按鈕上，然后在彈出菜單中單擊“導出方案”。

3. 在Save對話框中，選擇一個位置來保存模型和導出的批處理腳本，然后單擊OK。

4. 保存模型和腳本后（這可能需要一分鐘），將打開一個新的 Windows 資源管理器窗口，其中run_scenarios-Getting_Started_-_Scenarios.bat突出顯示該文件。

這個批處理腳本將運行 PyroSim 剛剛生成和保存的所有場景。單個 FDS 和其他配置文件位于與批處理文件相同目錄中的文件夾內。

3.2 查看和編輯批處理腳本

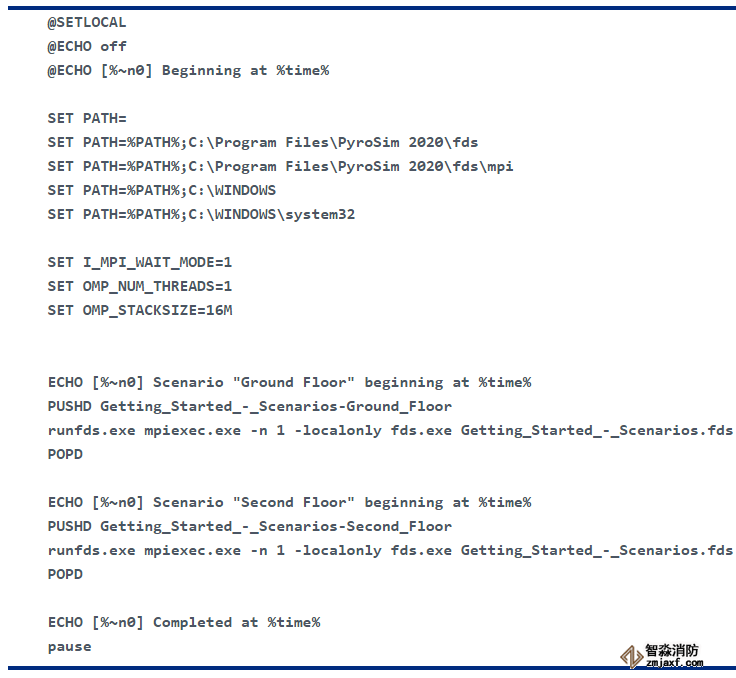

在 Windows 資源管理器中，右鍵單擊批處理腳本并單擊編輯。應彈出記事本窗口并顯示類似于以下內容的腳本：

批處理腳本的前 11 行為 FDS 和 MPI 設置了一些環境變量，并在運行時將一些輸出打印到 shell 窗口。

其余代碼處理運行每個場景。該腳本將工作目錄移動到方案文件夾中，運行每個方案，然后移回項目的根目錄。

默認情況下，批處理文件被配置為使用與 PyroSim 的運行并行命令基本相同的配置按順序運行每個模擬。它使用該程序runfds.exe，這是一個與 PyroSim 捆綁在一起的便利應用程序，它以“低于正常”的操作系統優先級啟動 fds.exe - 用戶在模擬運行時繼續使用他們的 PC 的生活質量功能，對無人值守的性能影響可忽略不計運行。

3.3 運行批處理腳本

要運行批處理腳本，請在 Windows 資源管理器中雙擊批處理腳本，或通過命令行運行它。這將打開一個新的命令提示符窗口并開始模擬。模擬完成后，通過打開*.smv上面由 PyroSim 創建的各個場景目錄中的文件來查看 3D 結果。
